浅谈三辊卷板机的几大部件

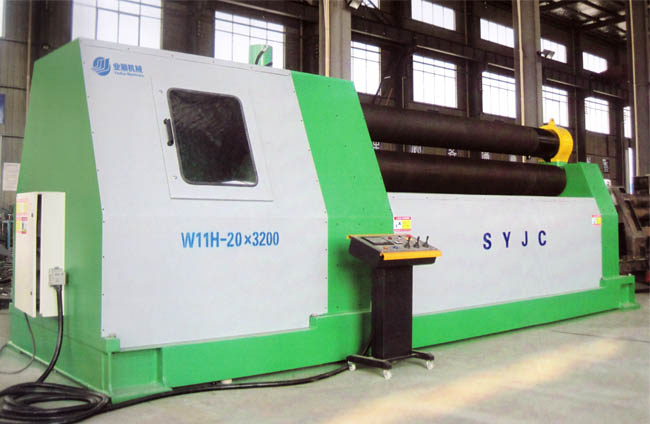

  卷板机是一种利用工作辊使板料弯曲成形的设备,可以成形筒形件、锥形件等不同形状的零件,是非常重要的一种加工设备。 三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和一定范围内的锥形工件。机械式三辊对称式卷板机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动获得,两下辊作旋转运动,由电机带动。通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

  关于三辊卷板机的主要部件结构是怎样的呢?下面给大家讲解一下:

(1)上下辊:为卷板机的重要部件,材质为锻制优质碳素钢。

(2)机架:分左右机架各一件,机架上装有下辊轴承。机架内部有方扣丝杆,丝杆上端与上辊两端轴承座相铰接。

(3)减速机:采用zsy280硬齿面型减速机与垫高一同安装在槽钢底座上。

(4)电气部分:全部安装在一个操纵箱内,便于操作。

(5)卸料装置:装于减速机一侧用于卸料时平衡上辊;由油缸完成卸料与恢复。

(6)底座:由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面,从而形成一个整体。

  卷板机是企业生产中的一款重要设备,卷板机的摩擦部位需应定期加油,以保持机件的正常运转。在各外露的开式齿轮和蜗轮、蜗杆的啮合部分均涂牛油(黄油)润滑。在使用该设备期间要注意维护检修,防止发生异常,否则设备受损会影响生产。
